HS_0808 HD 是 4~8 路输入，4~8 路输出的HDMI 矩阵，此矩阵支持HDMI 1.3a、HDCP 1.3、以及DVI 1.0 协议，支持12 位色深以及支持1920*1200 的分辨率。支持对高达36 米的长线输入作自动均衡，对长距离的HDMI 电缆进行补偿，减少所需附加的输入信号处理设备数量。此矩阵能够出色的将HDMI 视频及多路数字音频信号通过HDMI 线传输到显示设备上。

HS_0808 HD 有支持4K 版本，产品型号为HS_0808 HD 4K,支持HDMI 1.4 协议，最大分辨率为4K x 2K。

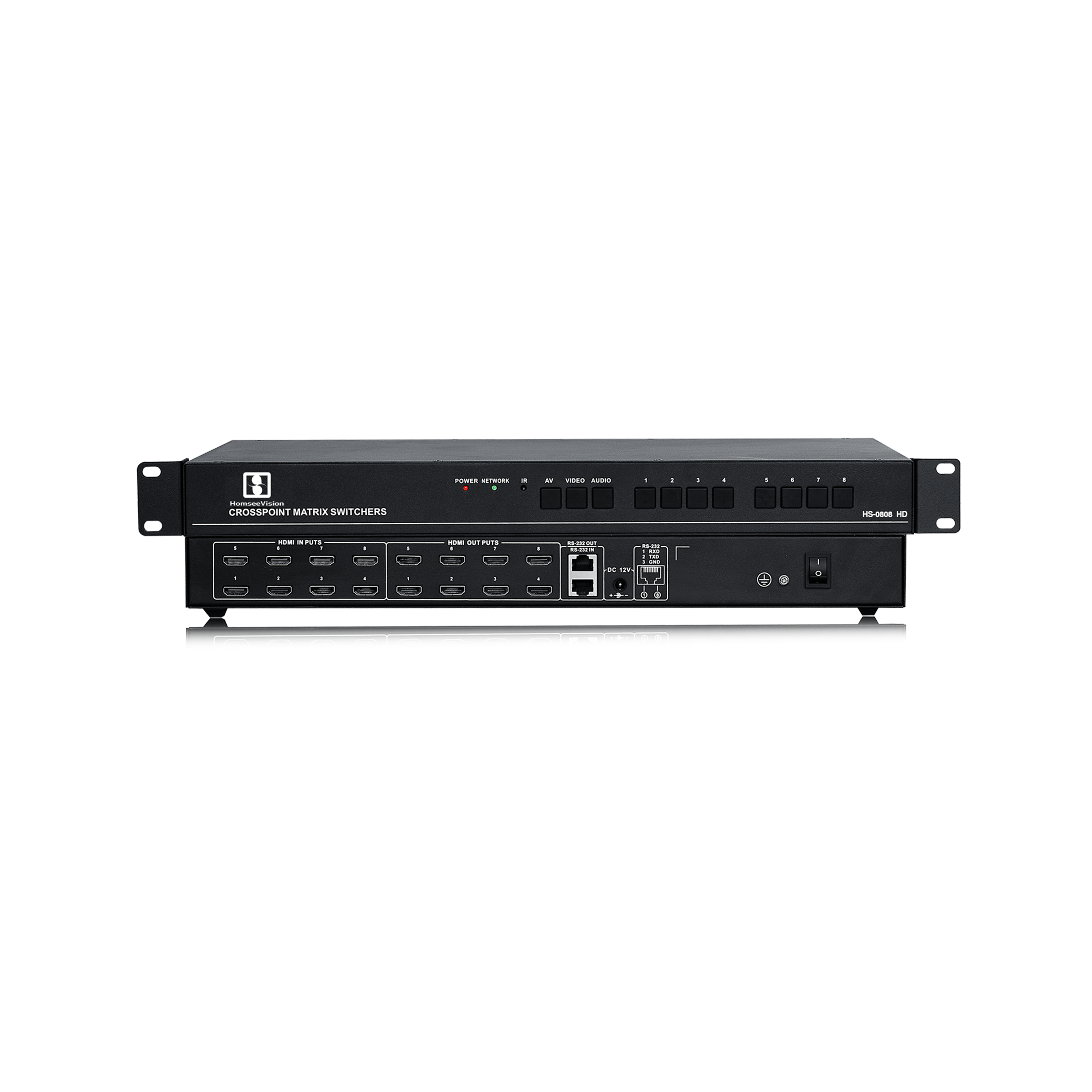

产品型号 HS-0808 HD

视频

协议支持 HDCP1.3 协议，支持 HDMI1.3 协议，兼容 DVI1.0 协议

增益 0-7dB

带宽 165MHz,全数字

最大支持分辨率 1920x1200@60Hz

位时钟抖动(ClockJitter) <0.15Tbit

位上升时间(Risetime) <0.3Tbit(20%--80%)

阻抗 50Ω

建议最大输出距离小于15米

控制种类

串行控制接口 RS-232,9-针母D型接口

波特率与协议波特率：9600,数据位：8位,停止位：1,无奇偶校验位

串行控制口结构 2=TX,3=RX,5=GND

规格

电源 100VAC~240VAC,50/60Hz,国际自适应电源

位下降时间(Falltime) <0.3Tbit(20%--80%)

最大传输延时 5nS(±1nS)

切换速度 200ns(最长时间)

信号类型 DVI1.0 规范中的 DVI-D 全数字 T.M.D.S 信号

视频传输

接口 HDMI-A母接口

信号强度 T.M.D.S+/-0.4Vpp

最小/最大电平 T.M.D.2.9V/3.3V

阻抗 50Ω

输入 EDID 使用系统默认 EDID

最大直流偏置误差 15mV

建议最大输入距离小于15米

视频输出

接口 HDMI 母接口

最大功耗最大50w

温度储存、使用温度:-20℃~+70°C

湿度储存、使用湿度:10%~90%

机箱尺寸 (mm) 430(L)X231(W)X44.5(H)

产品重量约3.5kg

平均故障间隔时间 30,000小时

质保 1年保修

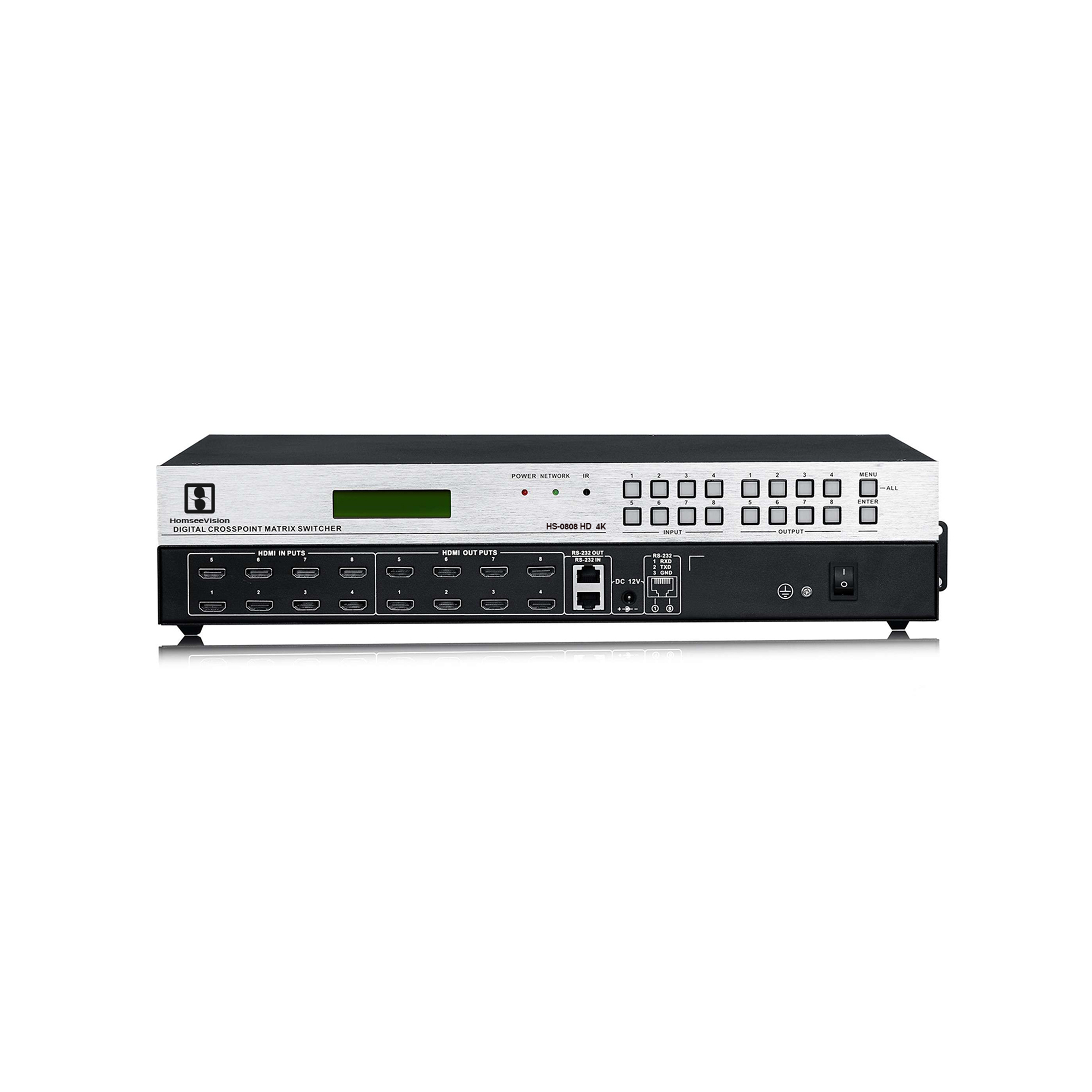

产品型号 HS-0808 HD 4K

协议支持HDMI 1.4、HDCP 1.4,以及DVI 1.0 协议

带宽 340MHz(10.2Gbps 全数字)

最大支持分辨率 4096*2160@30Hz
