音视频中控矩阵一体机

· 一体化设备– 控制处理器、矩阵切换器、音频处理器全部汇集到一个紧凑型机箱内
· 简单可靠 – 确保高可靠性以及配置和编程成本的节约
· Dante 音频 – 多场景音频互联互通，与 Dante 设备结合
· 音频分离 –来自任何模拟输入或从任何HDMI 输入通过去嵌入获得的立体声音频 可与其关联视频相分离，通过DSP 进行处理，并独立转换为任何模拟、HDMI 或 S/PDIF 音频输出
· 矩阵切换 – 将任何输入自由顺畅地引至任何输出
· 统一管控 – 统一的软件平台管理、调试操作设备
· 多种控制 – 设备前面板控制屏与无线控制屏控制
· 电源保障 – 双电源备份
文件及概述描述技术参数示意图


‍‍IM0812/ HS-IM2016/ HS-IM3636‍☜ 产品资料文件下载

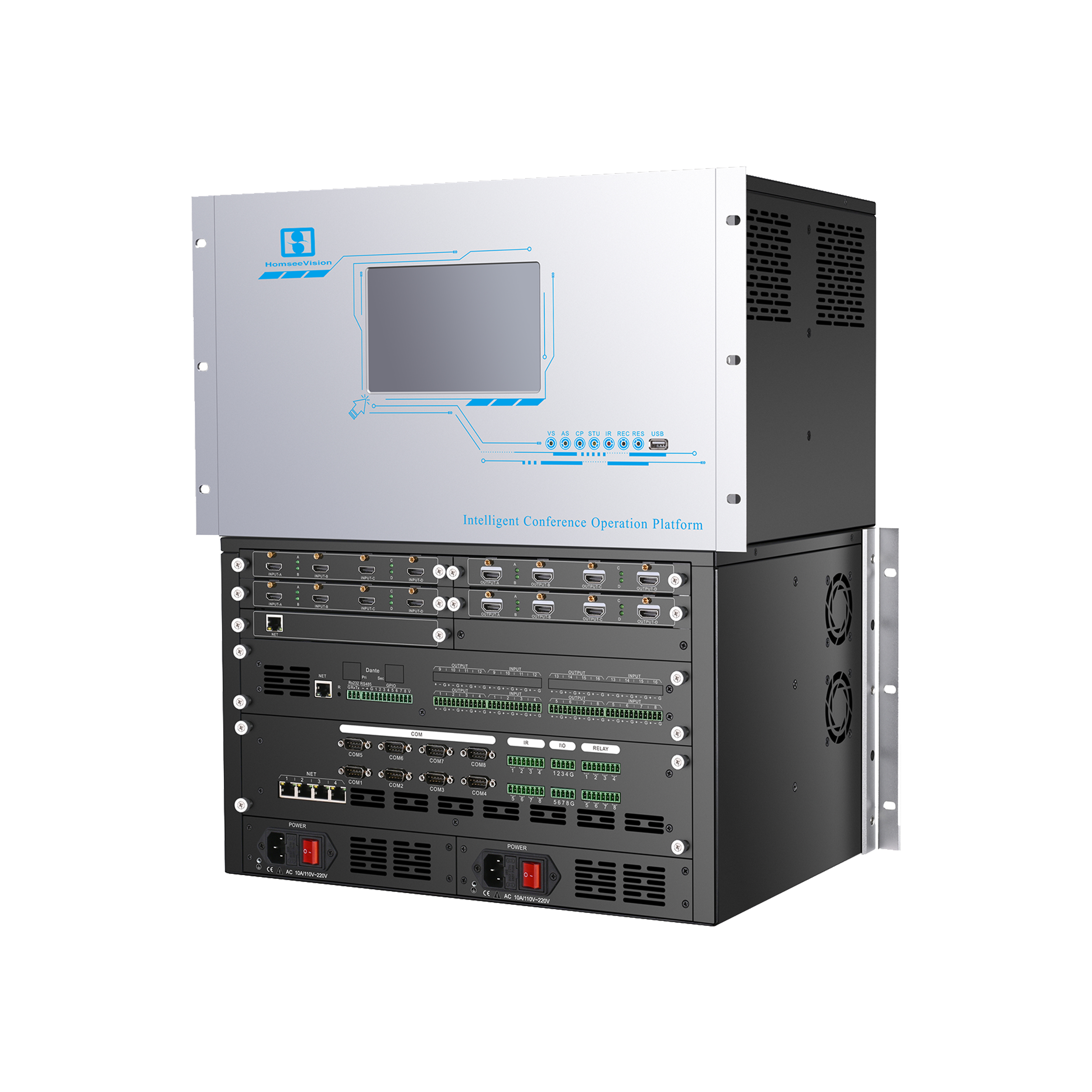

       HS-IM0812/ HS-IM2016/ HS-IM3636 是 6U 一体式音视频及控制设备，它融合了视频切换器、音频处理器、控制处理器等各种不同功能，是一款安装简便的灵活型解决方案，非常适合大型复合会议室、教室和礼堂使用。


产品说明：

视频：

插卡式设计，支持8 进 12 出、20 进 16 出、36 进 36 出

支持多种分辨率输出，最高支持输出分辨率 1920x1200 @60Hz

支持多个场景保存、场景调用、场景轮询和设置IP等

支持 LED、LCD、投影等多种方式显示支持画中画显示、图像叠加显示、多屏单画面显示、大屏拼接功能


音频：标配 8 路平衡/非平衡模拟通道输入输出，可选配扩展到 16/16 路

每个输入通道设有独立 48V 幻象供电功能

支持 AEC 回声消除（选配）

支持 DANTE 网络音频传输协议（选配）

全功能矩阵混音功能


中控：

4 个支持硬件和软件双向握手的RS-232 端口，4 个支持单向RS-232/RS-485 串行端口

8 路红外IR 控制口，8 路弱电继电器口，8 路I/O 控制

4 路以太网外网接口，用于网络远程控制




产品型号

产品说明

HS-IM0812

带 8*8 数字音频处理器

HS-IM0812 C

带 AEC 的 8*8 数字音频处理器

HS-IM0812 DAN

带 Dante 的 8*8 数字音频处理器

HS-IM2016

带 16*16 数字音频处理器

HS-IM2016 C

带 AEC 的 16*16 数字音频处理器

HS-IM2016 DAN

带 Dante 的 16*16 数字音频处理器

HS-IM3636

带 16*16 数字音频处理器

HS-IM3636 C

带 AEC 的 16*16 数字音频处理器

HS-IM3636 DAN

带 Dante 的 16*16 数字音频处理器
