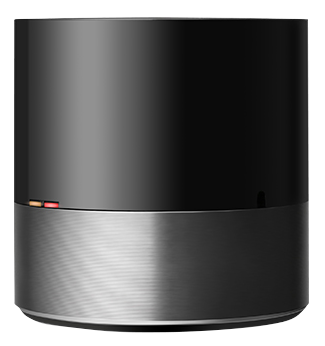

HS-IR-GAT 宏思红外网关

· 宏思可视化核心管理服务器系统平台下全网络运行的模块化产品
· HS-IR-CAT 无线红外处理模块采用物联网络系统架构设计
· 开放数据接口,支持双向数据通信、支持设备全功能性远程调试及运维管理
· 兼容市面上大部分红外设备
· 最大输出功率可达 3W
· 无线网络方式接入
· 无遮挡红外发射直线距离可达 8 米
· 红外发射无遮挡角度 360 度
· 外壳采用阻燃绝缘材料,可达到 B 级防火等级要求
文件及概述描述技术参数示意图

   HS-IR-CAT 产品资料文件下载


HS-IR-CAT 是运行在宏思可视化核心管理服务器系统平台下的一款无线红外处理器模块,基于软件平台运行、可网络远程调试,对HS-IR-CAT 进行单向红外数据发送。该模块可以通过无线网络接入点与HS-CCU 协同系统服务器进行通讯,实现远程管理及在线升级。

HS-IR-CAT 是专门为会议室空间内红外设备设施提供单向红外控制使用,具有强大的红外码同时并发能力,同时可对多台红外设备进行管控。


宏思可视化核心管理服务器 系统应用组件

通讯 WiFi-2.4G
网络控制器100/1000Mbps,自动交换,自动协商,自动发现,标准 UDP/IP 协议
发送距离8
覆盖范围无遮挡 360°
输出功率最大 3W
静态功耗1W
电源DC12V
静电防护空气 ±15KV,接触 ±8KV

接口类型

设置键1   个联网配置按键,用于模块与管理服务器无线连接通讯使用
电源接口 Micro USB   接口
状态指示灯1   个   LED   电源状态指示灯,绿色表示启动正常,红外表示运行及发码正常
工作环境
工作温度范围 -18℃— 63℃
工作湿度范围<90%RH
尺寸
产品尺寸φ57.7mm*57.7mm
包装尺寸
